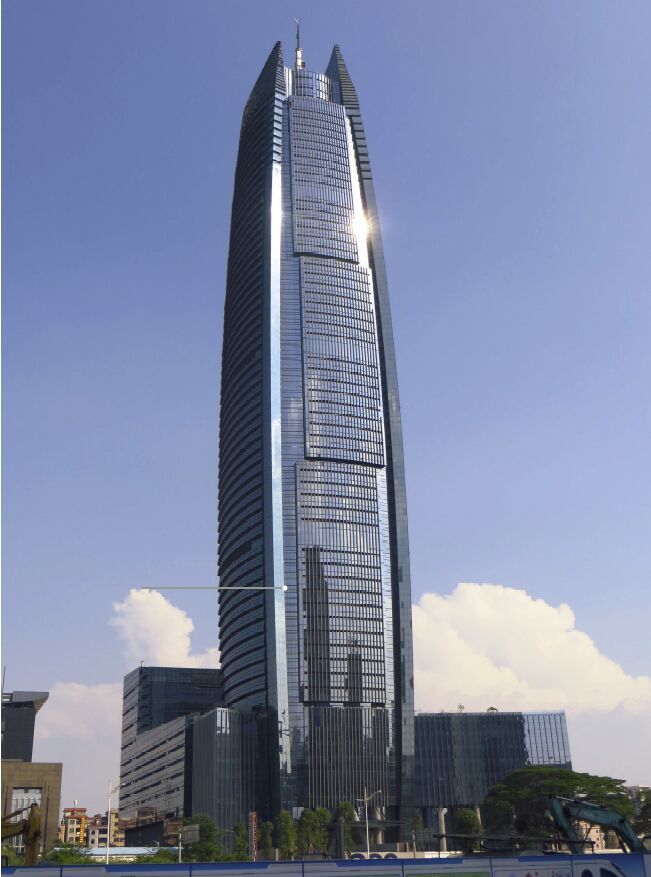

美国LEED绿色建筑金级认证通风幕墙案例介绍
工程名称: 东莞台商会馆大楼       建设单位: 东莞金茂建造开发有限公司
设计单位: 台湾雅门建筑师事务所   深圳市电子院设计有限责任公司

建筑高度: 288.4m
幕墙面积: 11 万平米 主要幕墙形式: 半单元幕墙、 框架幕墙
我们的服务:
• 方案设计
• 招标文件编制
• 投标文件评审
• 工程量统计及项目成本预算
• 施工图评审
• 现场管理
• 四性试验监督
主要特点:

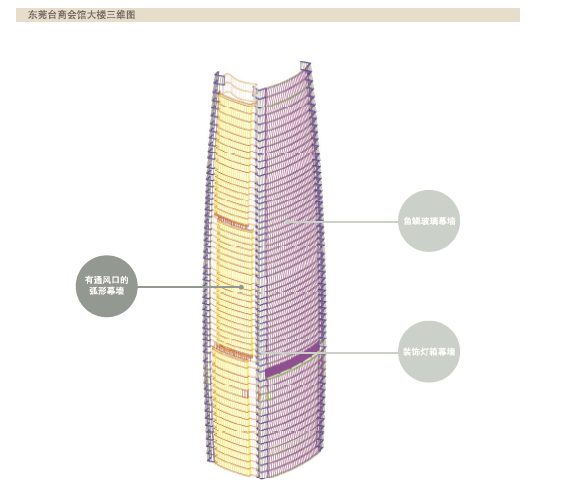

 大楼外形为双曲面造型
• 采用鱼鳞幕墙吸收每层曲面变形, 利用每层鱼鳞处吸收每层误差。

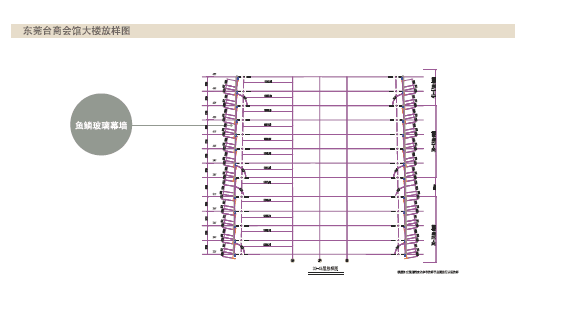

• 根据外立面曲线进行分段采用同一角度进行放样, 用意在于5-8个楼层采用同一单元模块, 减少单元 模块种类过多而造成加工及安装困难。
• 根据每层平面从中间向两边进行等分单元模块, 把两边做成异型板块进行收口。
• 每层独立安装板块, 可吸收大楼层间位移及因立面造型产生的误差, 采用每 层鱼鳞进行衔接各层单元板块, 即便于加工, 安装又能缩短工期。

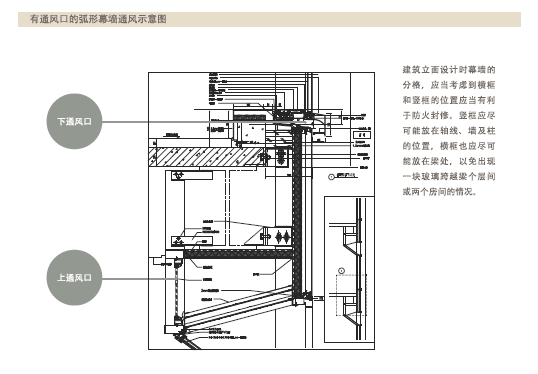

• 在鱼鳞内部和横梁内设置通风口(外立面不见开启窗)本案通过美国绿色建筑LEED金级认证



高层建筑普遍会对其周边物理环境产生很大影响。由于太阳高度的变化,不同朝向的建筑在不同季节获得的太阳辐射热能量和热损失有很大的不同。例如在北京地区,建筑南向冬季所得的太阳辐射能量几乎比夏季多两倍,而夏季东、西向所得辐射能量比南向多2倍。所以在确定建筑的朝向时,首先应考虑环境情况的以及所在城市,根据太阳高度角绘制日照影响图,以确定冬季每天的日照时间并注意减少夏季的热辐射,进而考虑各个立面的形式与材料做法。同时,高层建筑会将高空强风引致地面,造成的局部强风对行人的安全和舒适产生不利影响。另外由于高层建筑的空调、照明等设备均需较大的能量供应,产生的大量热能会改变城市原有的热平衡,导致城市热岛现象加剧。



高层建筑外围护墙体能消耗较大,占建筑全部耗能的25%左右。幕墙结构和构造设计必须满足主结构施工和安装过程产生的变位要求,同时幕墙系统与主结构连接必须满足小震1级和大震3级层间位移要求,细部设计是保证外围护墙系统外观效果和技术性能及安全的关键设计过程中通常需要制作1:1真实材料的局部模型作为视觉样板,并进行压力、尘密、水密和气密实验,以确保建筑的外观效果和性能指标,通过模型对技术、细部和施工进行推敲和预演。此外,细部设计中还有很多细节问题需要建筑师统一考虑,比如玻璃的配置会对外围护的性能和外观具有直接的影响需从安全性、节能性、隔声性和外观装饰性等方面对幕墙玻璃产品提出具体要求。
